Placas, Componentes e Circuitos: Análise Técnica de Falhas em Equipamentos Eletrônicos

Introdução

Equipamentos eletrônicos dependem da interação entre placas de circuito impresso, componentes, trilhas, conectores, fontes de alimentação, firmware, sinais elétricos, interfaces de comunicação e condições ambientais de operação. Quando ocorre uma falha, o efeito percebido pode ser simples — equipamento não liga, reinicia, aquece, apresenta erro, interrompe comunicação, registra dados inconsistentes ou deixa de acionar determinado sistema. A causa técnica, entretanto, pode estar distribuída em diferentes camadas do equipamento.

A análise forense de placas, componentes e circuitos busca examinar vestígios físicos, elétricos, funcionais e documentais para compreender se houve falha de componente, defeito de fabricação, instalação inadequada, sobrecarga, curto-circuito, oxidação, aquecimento, mau uso, intervenção anterior, degradação natural, falha de alimentação ou incompatibilidade com o ambiente operacional.

Em contextos corporativos e B2B, esse tipo de exame pode ser relevante em disputas envolvendo equipamentos de automação, sistemas de segurança, dispositivos de controle, sensores, instrumentos de medição, módulos IoT, fontes, placas controladoras, equipamentos industriais, equipamentos laboratoriais, dispositivos de comunicação, sistemas embarcados e componentes eletrônicos integrados a soluções maiores.

1. Placas eletrônicas como fonte de evidência técnica

A placa de circuito impresso é o suporte físico e funcional de grande parte dos equipamentos eletrônicos. Nela estão distribuídos componentes, trilhas, ilhas de solda, conectores, camadas condutoras, pontos de teste, circuitos de alimentação, módulos de comunicação, processadores, memórias, sensores e interfaces.

Em uma análise técnica, a placa pode revelar vestígios relevantes, como:

• marcas de aquecimento;
• escurecimento localizado;
• trilhas rompidas;
• soldas frias;
• soldas rompidas;
• componentes queimados;
• capacitores estufados;
• oxidação;
• resíduos;
• umidade;
• sinais de curto;
• deformações;
• pontos de reparo;
• conectores danificados;
• marcas de impacto;
• componentes ausentes;
• alteração de jumpers;
• falhas de isolamento;
• contaminação por partículas;
• sinais de descarga elétrica.

Esses vestígios não devem ser interpretados isoladamente. Uma marca de aquecimento pode indicar sobrecorrente, falha de componente, ventilação inadequada, projeto térmico insuficiente ou consequência de outro defeito. A análise exige correlação entre vestígio físico, função do circuito, histórico do equipamento e condições de operação.

2. Tipos de falhas em componentes eletrônicos

Componentes eletrônicos podem falhar por diversas razões. Algumas falhas são imediatas e visíveis; outras são intermitentes, progressivas ou dependentes de temperatura, carga, vibração ou alimentação.

2.1 Falha por sobrecorrente

Pode ocorrer quando um componente recebe corrente superior à sua capacidade. Pode resultar de curto-circuito, carga inadequada, falha de proteção, componente subdimensionado ou alimentação incompatível.

Vestígios possíveis incluem aquecimento, carbonização, trilha rompida, fusível aberto, componente escurecido ou odor característico.

2.2 Falha por sobretensão

Sobretensões podem decorrer de surtos elétricos, falhas de alimentação, descargas atmosféricas indiretas, ausência de proteção, fonte inadequada ou conexão incorreta.

Podem afetar fontes, reguladores, microcontroladores, memórias, portas de comunicação, optoacopladores, capacitores e circuitos de proteção.

2.3 Falha térmica

Componentes operando em temperatura elevada podem sofrer degradação, perda de desempenho, variação de parâmetros, falha intermitente ou dano permanente.

Fatores relevantes incluem dissipação inadequada, ventilação insuficiente, acúmulo de poeira, ambiente quente, sobrecarga, ausência de dissipador ou projeto térmico insuficiente.

2.4 Falha por oxidação ou corrosão

Oxidação pode afetar trilhas, conectores, terminais, soldas e componentes. Pode decorrer de umidade, atmosfera agressiva, infiltração, condensação, exposição ambiental, limpeza inadequada ou armazenamento impróprio.

Nem toda oxidação causa falha imediata, mas pode aumentar resistência, interromper contatos, gerar fuga de corrente ou provocar comportamento intermitente.

2.5 Falha mecânica

Pode envolver impacto, vibração, flexão da placa, trinca em solda, conector solto, rompimento de trilha, componente deslocado ou dano por montagem inadequada.

Falhas mecânicas podem ser difíceis de detectar quando ocorrem em soldas, microtrincas ou camadas internas da placa.

2.6 Falha por envelhecimento

Alguns componentes se degradam ao longo do tempo, especialmente capacitores eletrolíticos, relés, baterias, contatos, conectores e componentes sujeitos a ciclos térmicos.

A análise deve distinguir envelhecimento esperado, desgaste prematuro, manutenção insuficiente e falha associada a condições inadequadas de uso.

2.7 Falha por intervenção anterior

Reparos, substituições, soldagens, adaptações, jumpers, remoções de componentes ou modificações não documentadas podem alterar o comportamento do equipamento e gerar falhas.

A identificação de intervenção anterior é importante para avaliar se o estado examinado corresponde ao projeto original ou a uma condição modificada.

3. Circuito, função e contexto

A interpretação de uma falha eletrônica depende da função do circuito. O mesmo tipo de vestígio pode ter significados diferentes conforme a área da placa.

É necessário identificar se a falha está em:

• circuito de entrada;
• fonte de alimentação;
• regulador de tensão;
• circuito de proteção;
• microcontrolador;
• memória;
• etapa de potência;
• interface de comunicação;
• sensor;
• conversor analógico-digital;
• relé;
• driver;
• circuito de carga;
• barramento;
• isolamento;
• interface de usuário.

Por exemplo, dano em etapa de alimentação pode explicar a indisponibilidade completa do equipamento. Dano em interface de comunicação pode permitir que o equipamento ligue, mas impeça transmissão de dados. Falha em sensor pode gerar leituras erradas, embora o sistema permaneça operacional.

A análise deve relacionar o componente afetado à função técnica desempenhada.

4. Evidências examináveis

Uma análise forense de placas e circuitos pode envolver diferentes tipos de evidência.

A análise deve integrar essas evidências, evitando conclusões baseadas em um único indício.

5. Inspeção visual e documentação fotográfica

A inspeção visual é uma etapa inicial relevante, mas precisa ser conduzida com método. A observação deve ser registrada por fotografias gerais e detalhadas, preservando contexto, orientação da placa, identificação de componentes e localização dos vestígios.

A documentação pode incluir:

• vista geral do equipamento;
• posição da placa;
• conectores e cabos;
• identificação de modelo e número de série;
• área afetada;
• componentes suspeitos;
• marcas de aquecimento;
• oxidação;
• soldas;
• trilhas;
• danos mecânicos;
• etiquetas;
• lacres;
• sinais de reparo.

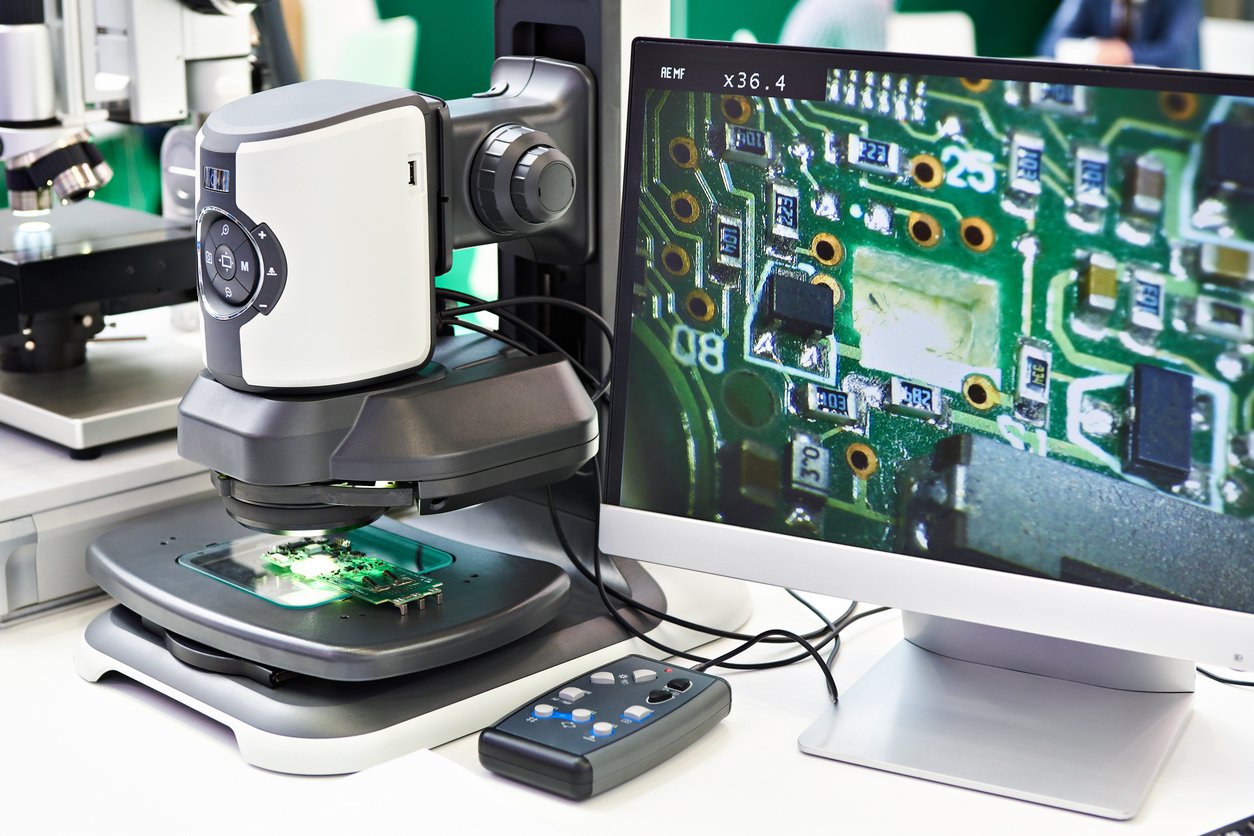

Quando necessário, podem ser utilizadas ampliações, macrofotografia, microscopia, iluminação específica ou comparação com placa semelhante.

A documentação visual é importante porque permite revisão posterior e reduz dependência da memória do examinador.

6. Testes elétricos e funcionais

Testes elétricos podem ajudar a verificar hipóteses identificadas na inspeção. Entre os testes possíveis, conforme o caso e os limites de segurança, estão:

• continuidade de trilhas;
• medição de resistência;
• verificação de curto;
• medição de tensão;
• medição de corrente;
• teste de fonte;
• verificação de reguladores;
• teste de fusíveis;
• análise de sinais;
• verificação de comunicação;
• teste de relés;
• avaliação de aquecimento;
• teste de carga;
• comparação com parâmetros esperados.

Os testes devem ser planejados para evitar dano adicional. Em alguns casos, energizar a placa sem avaliação prévia pode agravar a falha ou destruir vestígios. A decisão de ligar ou não o equipamento deve ser justificada tecnicamente.

7. Falhas intermitentes

Falhas intermitentes são especialmente relevantes em equipamentos eletrônicos. O equipamento pode funcionar em teste inicial, mas falhar em condições específicas.

Causas possíveis incluem:

• solda trincada;
• conector instável;
• componente sensível à temperatura;
• fonte marginal;
• oxidação parcial;
• vibração;
• mau contato;
• interferência eletromagnética;
• firmware;
• variação de carga;
• aquecimento progressivo;
• umidade;
• falha de comunicação.

A análise pode exigir observação prolongada, testes sob carga, variação térmica, simulação de condições de uso, análise de logs e comparação com histórico operacional.

A ausência de falha durante teste pontual não significa, necessariamente, inexistência do problema relatado.

8. Ambiente de instalação e operação

O ambiente pode ser decisivo para explicar falhas em placas e componentes. Equipamentos eletrônicos podem ser sensíveis a:

• temperatura;
• umidade;
• poeira;
• vibração;
• gases corrosivos;
• maresia;
• interferência eletromagnética;
• surtos elétricos;
• alimentação instável;
• aterramento inadequado;
• ventilação insuficiente;
• exposição solar;
• instalação em local impróprio;
• sobrecarga;
• ausência de manutenção.

A análise deve verificar se o equipamento estava operando dentro das condições especificadas pelo fabricante e se havia medidas de proteção compatíveis com sua finalidade.

9. Alimentação elétrica e proteção

Muitas falhas eletrônicas estão relacionadas à alimentação elétrica. A análise pode examinar:

• tensão nominal;
• polaridade;
• fonte utilizada;
• estabilização;
• aterramento;
• proteção contra surto;
• fusíveis;
• reguladores;
• varistores;
• filtros;
• conectores de alimentação;
• histórico de quedas ou surtos;
• compatibilidade da fonte;
• carga conectada;
• aquecimento da etapa de alimentação.

Um dano em componente de entrada pode ser consequência de evento externo, mas também pode resultar de falha interna ou proteção inadequada. A conclusão exige avaliação do circuito e do contexto.

10. Oxidação, umidade e contaminação

Oxidação é um achado frequente em placas eletrônicas. Sua presença deve ser analisada quanto à extensão, localização, profundidade e relação com a falha.

Possíveis efeitos:

• aumento de resistência;
• mau contato;
• curto entre trilhas;
• fuga de corrente;
• falha intermitente;
• degradação de solda;
• dano em conectores;
• alteração de sinais;
• corrosão de terminais.

É necessário verificar se a oxidação está em área crítica do circuito ou apenas em região sem relação provável com a falha. Também é relevante avaliar se há sinais de líquido, condensação, limpeza inadequada, exposição ambiental ou armazenamento impróprio.

11. Componentes substituídos e reparos

Sinais de reparo podem indicar histórico de falhas ou intervenções não documentadas. Entre os indícios possíveis estão:

• solda com aparência diferente;
• resíduos de fluxo;
• trilhas refeitas;
• jumpers;
• componentes de marca ou especificação distinta;
• remoção de componentes;
• substituição manual;
• danos próximos à área reparada;
• ausência de lacres;
• parafusos marcados;
• conectores reposicionados.

A presença de reparo não significa, por si só, irregularidade. Contudo, deve ser considerada na análise, especialmente quando não há documentação de manutenção.

12. Causalidade e hipóteses alternativas

A análise de falhas eletrônicas deve evitar atribuições imediatas. Um componente queimado pode ser causa da falha, consequência de outra falha ou resultado de tentativa posterior de energização.

A avaliação de causalidade deve considerar:

• localização do dano;
• função do componente;
• sequência provável de falha;
• compatibilidade com sintomas relatados;
• registros de operação;
• histórico de manutenção;
• condições ambientais;
• alimentação elétrica;
• testes realizados;
• hipóteses alternativas;
• limitações do exame.

A conclusão pode indicar causa demonstrada, causa provável, fator contribuinte ou impossibilidade de determinação com os elementos disponíveis.

13. Cadeia de custódia e preservação

Placas e componentes devem ser preservados de forma adequada. O manuseio incorreto pode gerar novos danos, descargas eletrostáticas, perda de vestígios, alteração de conectores ou contaminação.

Boas práticas incluem:

• registro do estado de recebimento;
• identificação do equipamento;
• documentação fotográfica;
• acondicionamento adequado;
• proteção contra ESD;
• controle de acesso;
• registro de abertura;
• preservação de lacres;
• documentação de testes;
• separação entre material original e componentes removidos;
• guarda de peças substituídas;
• registro de cadeia de custódia.

Quando componentes são removidos para análise, a remoção deve ser documentada, indicando localização, método e finalidade.

14. Limitações frequentes

A análise de placas, componentes e circuitos pode ser limitada por:

• equipamento já reparado;
• componentes substituídos;
• placa carbonizada;
• ausência de esquema elétrico;
• datasheets indisponíveis;
• dano irreversível;
• impossibilidade de energização segura;
• falha intermitente não reproduzida;
• ausência de histórico de operação;
• falta de documentação de instalação;
• ambiente original não preservado;
• registros internos apagados;
• múltiplas falhas sobrepostas;
• ausência de componente comparativo;
• cadeia de custódia incompleta.

Essas limitações devem ser expressamente indicadas, pois afetam o grau de certeza possível.

15. Entregáveis técnicos possíveis

A análise de placas, componentes e circuitos pode resultar em:

• relatório técnico de exame de placa eletrônica;
• parecer sobre falha de componente;
• relatório de inspeção visual;
• documentação fotográfica técnica;
• análise de circuito de alimentação;
• avaliação de sinais de curto ou sobrecarga;
• análise de oxidação ou contaminação;
• parecer sobre intervenção anterior;
• relatório de testes elétricos;
• matriz de hipóteses de falha;
• relatório de limitações;
• subsídios técnicos para quesitos;
• assistência técnica em disputa judicial ou arbitral;
• nota técnica para investigação interna ou avaliação de fornecedor.

Cada produto deve ser compatível com o estado do material examinado, os testes realizados e as limitações identificadas.

Considerações finais

Placas, componentes e circuitos eletrônicos podem conter vestígios relevantes para a reconstrução técnica de falhas em equipamentos. A análise forense desses elementos exige integração entre inspeção física, compreensão funcional do circuito, testes elétricos, avaliação do ambiente, histórico de uso, documentação técnica e preservação adequada.

Em disputas corporativas, a conclusão técnica não deve se limitar à identificação de um componente danificado. É necessário compreender se esse dano explica o evento investigado, se é causa ou consequência, se há fatores externos ou internos envolvidos e quais limitações impedem conclusões mais definitivas.

A engenharia forense eletrônica contribui ao transformar vestígios materiais e funcionais em evidência técnica organizada, rastreável e proporcional aos dados disponíveis.
